Paneles Ternium
Panel Ternium Econotecho
Una opción económica de panel aislante para cubiertas de bajo requerimiento de apariencia interior y menor resistencia estructural, fabricado con la cara exterior de acero y la cara interior de vinil.
Descripción
Una opción económica de panel aislante para cubiertas de bajo requerimiento de apariencia interior y menor resistencia estructural, fabricado con la cara exterior de acero y la cara interior de vinil.
Sustratos y recubrimientos
| Producto | Grado acero estructural |
|---|---|
| Ternium Pintro | SS37 Fy= 37 ksi |
Colores
Blanco Poliéster Estándar y Duraplus o Arena Poliéster Estándar y Duraplus
Características del producto
- Traslape mínimo recomendado: 150 mm (6")
- Pendiente mínima: 5%, longitud máxima de vertiente: 60.0 m
* Las cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a revisión individual bajo consulta técnica.
| Producto | Espesor | Calibre cara exterior | Presentación cara exterior | Presentación cara interior |
|---|---|---|---|---|
| Ternium Econotecho | 1", 1.5", 2" | 26 | Liso o embozado | Vinil blanco |
Rango dimensional
- Ancho efectivo disponible: 1,000 mm (3'-3.4")
- Longitudes disponibles: mínimo 2,500 mm (8’-2.4") y máximo 12,200 mm (40')
- Contenedor marítimo máximo: 11.90 m (39' - 1")
| Poder Cubriente |
|---|
| 100.0 cm (39.4") |

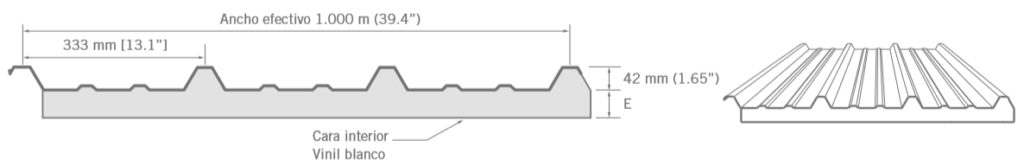

Geometría
Propiedades de la sección
| Espesor mm (pulgadas) | Factores de aislamiento |
|---|---|
| R hrFT2 °F/BTU | U BTU/ hrFT2 °F |
| 6.67 | 0.150 |
| 10.00 | 0.100 |
| 13.33 | 0.075 |
