Panel Ternium Galvatecho
Panel aislante diseñado para cubiertas de todo tipo de construcción. Su exclusiva unión de traslape panel-panel lo hace recortar notablemente los tiempos de instalación y construcción en general.
Descripción
Panel aislante diseñado para cubiertas de todo tipo de construcción. Su exclusiva unión de traslape panel-panel lo hace recortar notablemente los tiempos de instalación y construcción en general.
Sustratos y recubrimientos
| Producto | Grado acero estructural |
|---|---|
| Ternium Pintro | SS37 Fy= 37 ksi |
Colores
Blanco Poliéster Estándar y Duraplus o Arena Poliéster Estándar y Duraplus
Características del producto
- Cuenta con un sistema completo de accesorios metálicos y no metálicos que garantizan una excelente fijación.
- Traslape mínimo recomendado: 152.4 mm (6")
- Pendiente mínima recomendada: 5%, longitud máxima de vertiente: 60.0 m
- De manera opcional, se puede suministrar con la cara interior precortada para facilitar su instalación (traslape)
- Bajo pedido, puede suministrarse espuma clase 1 con certificado de resistencia al fuego.
* Las cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a revisión individual bajo consulta técnica.
| Producto | Espesor | Calibre cara exterior | Presentación cara exterior | Calibre cara interior | Presentación cara interior |
|---|---|---|---|---|---|
| Ternium Galvatecho | 1", 1.5", 2", 2.5", 3", 4", 5" y 6" | 26 | Liso o embozado | 26 28 | Liso o embozado Embozado |
Rango Dimensional
- Ancho efectivo disponible: 1,000 mm (3'-3.4")
- Longitudes disponibles: mínimo 2,500 mm (8’-2.4") y máximo 14,630 mm (48')
- Contenedor marítimo máximo: 11.90 m (39' - 1")
| Poder Cubriente |
|---|
| 100.0 cm (39.4") |

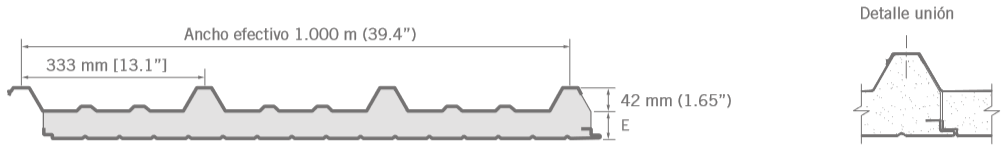

Geometría
Propiedades de la sección
| Espesor mm (pulgadas) | Factores de aislamiento |
|---|---|
| R hrFT2 °F/BTU | U BTU/ hrFT2 °F |
| 6.67 | 0.150 |
| 10.00 | 0.100 |
| 13.33 | 0.075 |
| 16.78 | 0.060 |
| 20.13 | 0.050 |
| 26.85 | 0.037 |
