Láminas y Acanalados

Acanalado Ternium Losacero 25

Sistema de entrepiso metálico que utiliza un perfil laminado, diseñado para anclar perfectamente con el concreto y formar la losa de azotea o entrepiso. Fabricado bajo los estándares de la American National Standards Institute (ANSI) y Steel Deck Institute (SDI) versión 2011.

Cotizar este producto

Descripción

Sustratos y recubrimientos

Producto	Grado
Ternium Zintro	SS37 Fy= 37 ksi mínimo

Características del producto

Este sistema, además de tener una excelente resistencia estructural, disminuye los tiempos de construcción generando ahorros en mano de obra, tiempo y renta de equipo.
Actúa como acero de refuerzo positivo y cimbra.
Se puede aplicar con vigas trabajando como sección compuesta.
Los relieves longitudinales formados en los paneles de cada canal de Ternium Losacero actúan como conectores mecánicos que la unen al concreto, evitando la separación vertical.
Reemplaza la cimbra de madera convencional, eliminando en algunos casos el apuntalamiento temporal.

Rango dimensional

Disponible en calibres: 18*, 20 y 22
Ancho efectivo disponible: 91.5 cm (36")
Longitudes disponibles: mínimo 1,830 mm (6') y máximo 12,000 mm (39' - 4.4")

* Sólo se fabrica bajo consulta técnica.

Poder cubriente
91.44 cm (36.0")

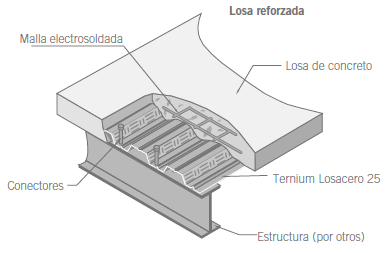

Geometría

Tabla de pesos y espesores

Calibre	Espesor nominal acero base pulgadas (mm)	Peso aproximado kg/ml	Peso aproximado kg/m2
24**	0.0239 (0.6071)	6.15	6.72
22	0.0299 (0.7595)	7.61	8.32
20	0.0359 (0.9119)	9.07	9.91
18*	0.0478 (1.2141)	11.96	13.07
