Panel Ternium Multymuro Arkirib
Panel aislante para aplicaciones arquitectónicas por su apariencia y acabado.
Descripción
Panel aislante para aplicaciones arquitectónicas por su apariencia y acabado.
Sustratos y recubrimientos
| Producto | Grado acero estructural |
|---|---|
| Ternium Pintro | SS37 Fy= 37 ksi |
Colores
Blanco Poliéster Estándar -Duraplus y Flurocarbonado-, Arena Poliéster Estándar -Duraplus y Flurocarbonado- y Silver Poly -Poliester Estándar-.
Características del producto
- Puede ser instalado vertical y horizontalmente.
- Unión lateral offset que proporciona una excelente hermeticidad.
- Sistema de fijación oculta clip galvanizado calibre 16.
- Bajo pedido, puede suministrarse espuma clase 1 con certificación de resistencia al fuego.
| Producto | Espesor | Calibre cara exterior | Presentación cara exterior | Calibre cara interior | Presentación cara interior |
|---|---|---|---|---|---|
| Ternium Arkirib | 2" | 24 | Embozado o liso | 26 | Embozado o liso |
Rango dimensional
- Ancho efectivo disponible: 1,067 mm (3' - 6")
- Longitudes disponibles: mínimo 2,500 mm (8'-2.4") y máximo 6.100 mm (20')
Nota: Las longitudes mayores se deben solicitar vía consulta técnica.
| Poder Cubriente |
|---|
| 1.067 m (42.0") |

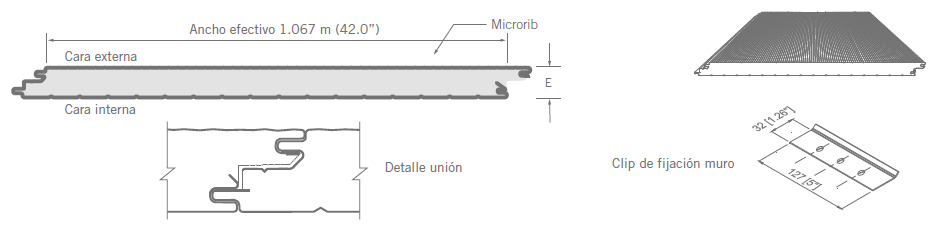

Geometría
Propiedades de la sección
| Espesor mm (pulgadas) | Factores de aislamiento |
|---|---|
| R hrFT2 °F/BTU | U BTU/ hrFT2 °F |
| 14.93 | 0.067 |
