Paneles Ternium
Panel Ternium Multymuro
Panel aislante diseñado para cumplir con las especificaciones más exigentes por su unión lateral que proporciona una excelente hermeticidad.
Descripción
Panel aislante diseñado para cumplir con las especificaciones más exigentes por su unión lateral que proporciona una excelente hermeticidad.
Sustratos y recubrimientos
Colores
| Producto | Grado acero estructural |
|---|---|
| Ternium Pintro | SS37 Fy= 37 ksi |
Blanco Poliéster Estándar y Duraplus o Arena Poliéster Estándar y Duraplus
Carcaterísticas del producto
- Unión lateral off-set que proporciona una excelente hermeticidad.
- Sistema de fijación oculta con clip galvanizado calibre 16 (excepto en panel 1.5” de espesor).
- Bajo pedido, puede suministrarse espuma clase 1 con certificación de resistencia al fuego.
| Producto | Espesor | Calibre cara exterior | Presentación cara exterior | Calibre cara interior | Presentación cara interior |
|---|---|---|---|---|---|
| Ternium Multymuro Micro V* | 1.5", 2", 2.5", 3", 4", 5" y 6" | 26 | Embozado o liso | 26 | Embozado o liso |
| Ternium Multymuro Mesa | 1.5", 2", 2.5", 3", 4", 5" y 6" | 26 | Embozado o liso | 26 | Embozado o liso |
| Ternium Multymuro Stuko | 1.5", 2", 2.5", 3", 4", 5" y 6" | 26 | Stuko | 26 | Embozado o liso |
* Se recomienda sólo para uso interior; para aplicaciones en exterior el Multymuro deberá ser en presentación Mesa o Stuko.
Rango dimensional
- Ancho efectivo disponible: 1,067 mm (3' - 6")
- Longitudes disponibles: mínimo 2,500 mm (8'-2.4") y máximo 12,400 mm (40.68')
- Contenedor marítimo máximo: 11,900 m (39' - 1")
| Poder Cubriente |
|---|
| 1.067 m (42.0") |

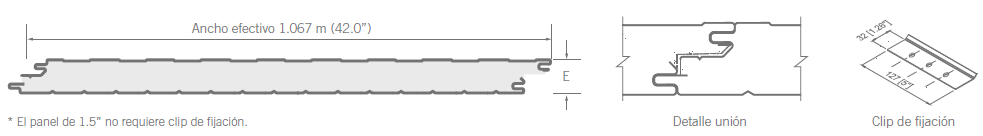

Geometría
Propiedades de la sección
| Espesor mm (pulgadas) | Factores de aislamiento |
|---|---|
| R hrFT2 °F/BTU | U BTU/ hrFT2 °F |
| 9.89 | 0.101 |
| 13.33 | 0.075 |
| 16.78 | 0.060 |
| 20.13 | 0.050 |
| 26.85 | 0.037 |
| 37.31 | 0.027 |
| 44.78 | 0.022 |
