Paneles Ternium

Panel Ternium Multytecho

Panel aislante para cubiertas prefabricadas, el cual se produce en un proceso continuo; está compuesto por un núcleo de espuma rígida de poliuretano y dos caras de acero Ternium Pintro. Asimismo, está diseñado para cubiertas de una gran diversidad de aplicaciones y es complementado con una tapajunta que ensambla como clip a presión sobre las crestas laterales, para cubrir la unión longitudinal hembra-macho y los accesorios de fijación.

Cotizar este producto

Descripción

Sustratos y recubrimientos

Producto	Grado acero estructural
Ternium Pintro	SS37 Fy= 37 ksi mínimo

Colores

Blanco Poliéster Estándar y Duraplus o Arena Poliéster Estándar y Duraplus

Características del producto

Pendiente mínima recomendada: 5%, longitud máxima de vertiente: 60.0 m
Traslape mínimo recomendado: 200 mm (8")

* Las cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a revisión individual bajo consulta técnica.

Producto	Espesor	Calibre cara exterior	Presentación cara exterior	Calibre cara interior	Presentación cara interior
Ternium Multytecho	1", 1.5", 2", 2.5", 3", 4", 5" y 6"	26	Liso o embozado	26 28	Liso o embozado Embozado

Rango dimensional

Ancho efectivo disponible: 1,000 mm (3'-3.4")
Longitudes disponibles: mínimo 2,500 mm (8’-2.4") y máximo 14,630 mm (48')
Contenedor marítimo máximo: 11.90 m (39' - 1")

Poder Cubriente
100.0 cm (39.4")

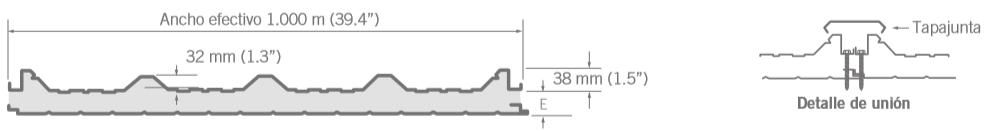

Geometría

Propiedades de la sección

Espesor mm (pulgadas)	Factores de aislamiento
R hrFT2 °F/BTU	U BTU/ hrFT2 °F

6.67

0.150

10.00

0.150

13.33

0.075

16.67

0.060

20.00

0.050

26.67

0.038

33.33

0.030

40.00

0.025
