Acanalado Ternium TO-725
Perfil ondular (sinusoidal) a partir de acero revestido Ternium Zintro, Ternium Zintro Alum o Ternium Pintro. Por su configuración, este producto es fácilmente estibable.
Descripción
Perfil ondular (sinusoidal) a partir de acero revestido Ternium Zintro, Ternium Zintro Alum o Ternium Pintro. Por su configuración, este producto es fácilmente estibable.
Sustratos y recubrimientos
| Producto | Grado |
|---|---|
| Ternium Zintro | Acero Fy= 30 ksi |
| Ternium Zintro Alum | Acero Fy= 30 ksi |
| Ternium PIntro | Acero Fy= 30 ksi |
Colores
Blanco Estándar, Blanco Estándar Duraplus, Blanco Ultra, Arena Estándar, Arena Estándar Duraplus, Azul Rey, Azul Militar Estándar, Silver Poly, Gris Humo y Rojo Janitzio
Carcaterísticas del producto
- Pendiente mínima: 20%, longitud máxima de vertiente: 15.0 m
- Traslape transversal mínimo: 200 mm (7.9")
- Este producto tiene aplicación sobre estructuras curvas mediante un combado hecho en planta, lo cual se debe hacer bajo consulta técnica.
Las cubiertas con pendientes menores y/o longitudes mayores quedan sujetas a revisión individual bajo consulta técnica.
Rango Dimensional
- Disponible en calibre 26*, 28 y 30* (TO-725) y en 22*, 24, 26 y 28 (TO-100)
- Disponible para el Mercado Construcción con una longitud mínima de 1,830 mm (6’) y máxima de 12,000 mm (39’ 4.4”) y para el Mercado Comercial con longitudes de 2,440 mm (8’), 3.050 mm (10’) y 3,660 mm (12’)**
* Estos calibres se fabrican bajo consulta técnica. ** Para longitudes especiales favor de contactar a su ejecutivo de ventas.
Poder cubriente
| Muros | Cubiertas | |
|---|---|---|
| TO-100 | 103.2 cm (40.6”) | 95.2 cm ( 37.5") |
| TO-725 | 71.5 cm (28.1") |

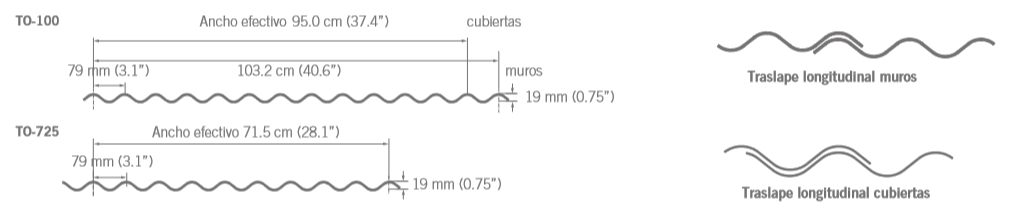

Geometría
Tabla de pesos y espesores
| Calibre | Espesor nominal acero base pulgadas (mm) TO-100 | Peso aproximado Kg/ml TO-100 | Peso aproximado Kg/m2 TO-100 | |
|---|---|---|---|---|
| Muro | Cubierta | |||
| 28 | 0.0149 (0.3785) | 3.96 | 3.83 | 4.15 |
| 26 | 0.0179 (0.4547) | 4.69 | 4.54 | 4.92 |
| 24 | 0.0209 (0.5309) | 5.42 | 5.25 | 5.68 |
| 22* | 0.0299 (0.7595) | 7.61 | 7.37 | 7.99 |
| Calibre | Espesor nominal acero base pulgadas (mm) TO-725 | Peso aproximado Kg/ml TO-725 | Peso aproximado Kg/m2 TO-725 |
|---|---|---|---|
| 30* | 0.0120 (0.3848) | 2.44 | 3.41 |
| 28* | 0.0149 (0.3785) | 2.97 | 4.16 |
| 26* | 0.0179 (0.4547) | 3.52 | 4.93 |
* Sólo se fabrica bajo consulta técnica
