Acanalado Ternium TRD-91.5
Producto fabricado en planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, cuya geometría cumple con las dimensiones establecidas por el Steel Deck Institute (SDI) para el perfil denominado “Wide Rib” (Patín ancho) o Tipo B, y el Estándar ANSI/SDI-RD1.0 American National Standards Institute (ANSI). Puede utilizarse como cubierta compuesta o fachada. Este producto es estibable.
Descripción
Producto fabricado en planta mediante una roladora estacionaria a partir de rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, cuya geometría cumple con las dimensiones establecidas por el Steel Deck Institute (SDI) para el perfil denominado “Wide Rib” (Patín ancho) o Tipo B, y el Estándar ANSI/SDI-RD1.0 American National Standards Institute (ANSI). Puede utilizarse como cubierta compuesta o fachada. Este producto es estibable.
Sustratos y recubrimientos
| Producto | Grado acero estructural |
|---|---|
| Ternium Zintro | SS37 Fy= 37 ksi mínimo |
| Ternium Zintro Alum | SS37 Fy= 37 ksi mínimo |
| Ternium Pintro | SS37 Fy= 37 ksi mínimo |
Colores
Blanco Estándar, Blanco Estándar Duraplus, Blanco Ultra, Arena Estándar, Arena Estándar Duraplus, Azul Rey, Azul Militar Estándar, Silver Poly, Gris Humo y Rojo Janitzio.
Características del producto
- Excelente capacidad estructural.
- Cumple con los criterios SDI para perfil “Wide Rib” (Patín ancho) o Tipo B.
Rango dimensional
- Disponible en calibres: 18*, 20 y 22
- Longitudes disponibles: mínimo 1,830 mm (6') y máximo 12,000 mm (40’)
*Sólo se fabrica bajo consulta técnica. **Para longitudes especiales favor de contactar a su ejecutivo de ventas.
| Poder Cubriente |
|---|
| 91.5 cm (36.0") |

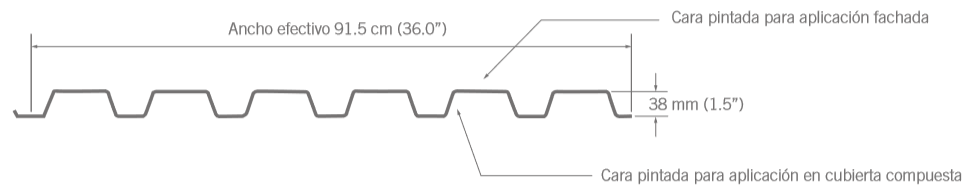

Geometría
Tabla de pesos y espesores
| Calibre | Espesor nominal acero base pulgadas (mm) | Peso aproximado kg/ml | Peso aproximado kg/m2 |
|---|---|---|---|
| 24* | 0.0209 (0.5309) | 6.15 | 6.72 |
| 22 | 0.0299 (0.7595) | 7.61 | 8.32 |
| 20 | 0.0359 (0.9119) | 9.07 | 9.91 |
| 18* | 0.0478 (1.2141) | 11.96 | 13.02 |
* Sólo se fabrica bajo consulta técnica
